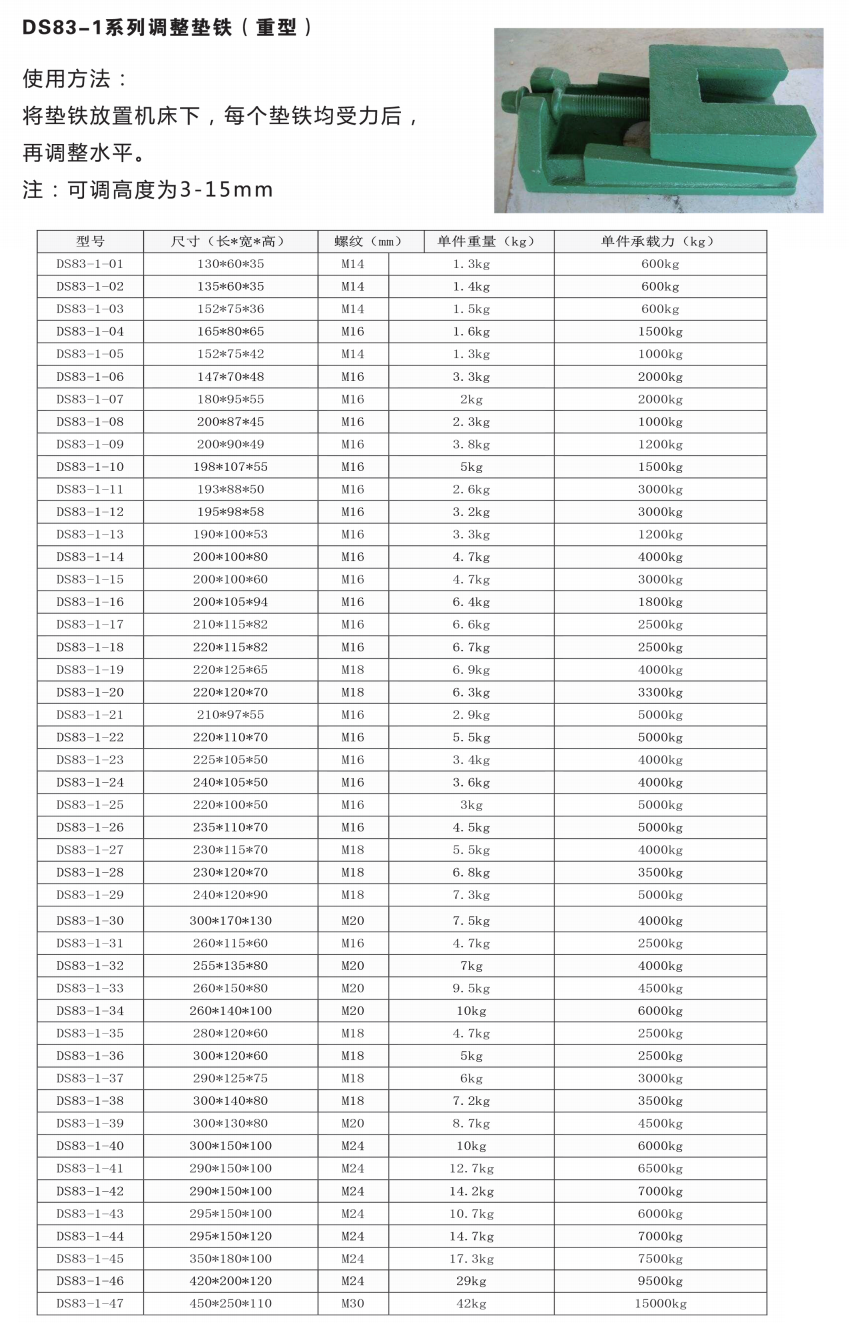

DS83-1系列调整垫铁（重型）
使用方法：
将垫铁放置机床下，每个垫铁均受力后，再调整水平。
注：可调高度为3-15mm
技术参数：
型号 | 尺寸 （长*宽*高） | 螺纹（mm） | 单件重量（kg） | 单件承载力（kg） |
DS83-1-01 | 130*60*35 | M14 | 1.3kg | 600kg |
DS83-1-02 | 135*60*35 | M14 | 1.4kg | 600kg |
DS83-1-03 | 152*75*36 | M14 | 1.5kg | 600kg |
DS83-1-04 | 165*80*65 | M16 | 1.6kg | 1500kg |
DS83-1-05 | 152*75*42 | M14 | 1.3kg | 1000kg |
DS83-1-06 | 147*70*48 | M16 | 3.3kg | 2000kg |
DS83-1-07 | 180*95*55 | M16 | 2kg | 2000kg |
DS83-1-08 | 200*87*45 | M16 | 2.3kg | 1000kg |
DS83-1-09 | 200*90*49 | M16 | 3.8kg | 1200kg |
DS83-1-10 | 198*107*55 | M16 | 5kg | 1500kg |
DS83-1-11 | 193*88*50 | M16 | 2.6kg | 3000kg |
DS83-1-12 | 195*98*58 | M16 | 3.2kg | 3000kg |
DS83-1-13 | 190*100*53 | M16 | 3.3kg | 1200kg |
DS83-1-14 | 200*100*80 | M16 | 4.7kg | 4000kg |
DS83-1-15 | 200*100*60 | M16 | 4.7kg | 3000kg |
DS83-1-16 | 200*105*94 | M16 | 6.4kg | 1800kg |
DS83-1-17 | 210*115*82 | M16 | 6.6kg | 2500kg |
DS83-1-18 | 220*115*82 | M16 | 6.7kg | 2500kg |
DS83-1-19 | 220*125*65 | M18 | 6.9kg | 4000kg |
DS83-1-20 | 220*120*70 | M18 | 6.3kg | 3300kg |
DS83-1-21 | 210*97*55 | M16 | 2.9kg | 5000kg |
DS83-1-22 | 220*110*70 | M16 | 5.5kg | 5000kg |
DS83-1-23 | 225*105*50 | M16 | 3.4kg | 4000kg |
DS83-1-24 | 240*105*50 | M16 | 3.6kg | 4000kg |
DS83-1-25 | 220*100*50 | M16 | 3kg | 5000kg |
DS83-1-26 | 235*110*70 | M16 | 4.5kg | 5000kg |
DS83-1-27 | 230*115*70 | M18 | 5.5kg | 4000kg |
DS83-1-28 | 230*120*70 | M18 | 6.8kg | 3500kg |
DS83-1-29 | 240*120*90 | M18 | 7.3kg | 5000kg |
DS83-1-30 | 300*170*130 | M20 | 7.5kg | 4000kg |
DS83-1-31 | 260*115*60 | M16 | 4.7kg | 2500kg |
DS83-1-32 | 255*135*80 | M20 | 7kg | 4000kg |
DS83-1-33 | 260*150*80 | M20 | 9.5kg | 4500kg |
DS83-1-34 | 260*140*100 | M20 | 10kg | 6000kg |
DS83-1-35 | 280*120*60 | M18 | 4.7kg | 2500kg |
DS83-1-36 | 300*120*60 | M18 | 5kg | 2500kg |
DS83-1-37 | 290*125*75 | M18 | 6kg | 3000kg |
DS83-1-38 | 300*140*80 | M18 | 7.2kg | 3500kg |
DS83-1-39 | 300*130*80 | M20 | 8.7kg | 4500kg |
DS83-1-40 | 300*150*100 | M24 | 10kg | 6000kg |
DS83-1-41 | 290*150*100 | M24 | 12.7kg | 6500kg |
DS83-1-42 | 290*150*100 | M24 | 14.2kg | 7000kg |
DS83-1-43 | 295*150*100 | M24 | 10.7kg | 6000kg |
DS83-1-44 | 295*150*120 | M24 | 14.7kg | 7000kg |
DS83-1-45 | 350*180*100 | M24 | 17.3kg | 7500kg |
DS83-1-46 | 420*200*120 | M24 | 29kg | 9500kg |
DS83-1-47 | 450*250*110 | M30 | 42kg | 15000kg |
